項目名稱：淮南潘一實業有限公司煤電固廢綜合利用項目（制粒設備采購）。

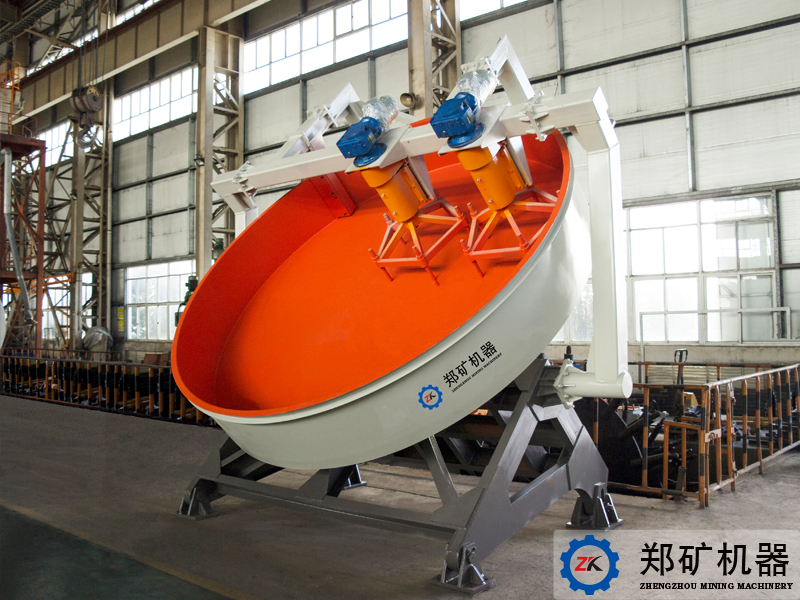

設備名稱：φ4.2×550mm盤式成球機

設備主要技術參數：

盤體尺寸：內徑4200mm，深度550mm

產能：18-25t/h

轉速：1-10r/mim

傾角：45-50度

主電機功率：37Kw

設備工作原理：

電機通過帶傳動驅動減速機，并通過過橋裝置帶動成球盤旋轉；生料粉通過預加水?dāng)嚢杈鶆?，輸入盤內，隨著盤的轉動，生料粉在盤體內通過滾動逐漸形成球狀，達到預定的直徑后排出盤外，再輸送到下一道工序。

設備結構組成及特點：

φ4.2×550mm盤式成球機主要由主機裝置、機架裝置、主減速機、主電機、過橋裝置、刮刀支架裝置、盤底刮刀裝置、立刮刀裝置等組成。主要結構特點是：

1、機架傾斜角度可調，能使其達到較佳造粒狀態；

2、盤底刮刀、立刮刀易于更換，便于調整其與盤底間隙；

3、采用減速電機驅動盤底刮刀，刮料更迅速，盤底更干凈；

4、機架采用優質碳鋼一體式焊接，經鏜銑床依次加工出主電機、主減速機、過橋裝置、主軸承座安裝面，使工藝裝配精度更高、設備運行更平穩。

5、盤沿安裝含油尼龍襯板，避免工作過程中物料黏結。
