設備介紹：本設備為浙江陶粒中試生產線項目配套的雙軸攪拌機，用于污泥、飛灰、黏土等物料的混合攪拌，在輸送物料的同時將其加濕并均勻攪拌。

產品名稱：ZJ250×2.1m雙軸預濕攪拌機

生產能力：0.5-1 t/h

項目概況

工藝流程：配料、攪拌、造粒、煅燒

雙軸攪拌機設備配置：

槽體內長度2100mm；攪拌軸中心距215mm；葉片回轉直徑250mm；主軸轉速6.3-63r/min；電機功率7.5kw。

該項目配套雙軸攪拌機是我公司在水泥工業用自動控制預加水雙軸攪拌機標準的基礎上結合開發的一種預加水用雙軸攪拌機，在達到設備產能的基礎上保證物料攪拌的均勻性。

工作原理：物料由進料口進入槽體，槽體進料口后方安裝有加濕裝置；擺線針輪減速機通過聯軸器帶動攪拌軸主動軸旋轉，主從動攪拌軸通過安裝在軸上的齒輪實現同步相向轉動，并帶動攪拌軸上的葉片轉動，將物料連續均勻的推向出料口，從而完成物料的加濕、攪拌和輸送；加濕裝置為單獨部件，可方便拆卸、安裝，同時可通過調節閥控制加水量大小，達到工藝及試驗要求。設備結構特點：

1） 機架采用優質碳鋼一體式焊接，經鏜銑床依次加工出電機、減速機、攪拌軸軸承座安裝面，使工藝裝配精度更高、設備運行更平穩；

2） 槽體與軸結合處采用填料式密封，密封可靠，軸的磨損輕。

3） 葉片角度可根據工藝要求調整，兼顧產能和攪拌均勻度要求；

4） 采用螺旋槳葉片結構，攪拌均勻，維護量小，葉片使用Q355B鋼板焊接而成，表面堆焊耐磨層，可提高葉片使用壽命；

5） 攪拌槽槽體端板采用分體式設計，便于設備現場維護；

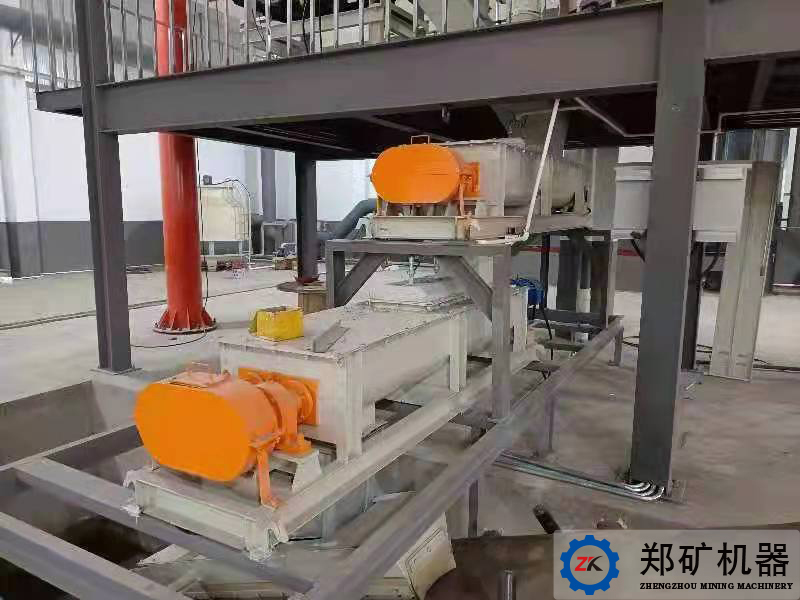

設備現場安裝圖
